Spindeltreppe Orchidea Curve Inox Ø 120 cm, 12 Steigungen (11 Stufen + Podest), Geschosshöhe 216 - 270 cm, geschwungene Glasstufen 30 mm VSG (10+10+10 mm), inkl. Relinggeländer aus Edelstahl.

Spindeltreppe Orchidea Curve Inox Ø 120 cm

Spindeltreppe Orchidea Curve Inox Ø 120 cm

Artikelnummer: 900 219 120
Kategorie: Spindeltreppen mit Glasstufen
Hersteller: Hersteller 14

Austrittspodest / Laufrichtung (von unten nach oben)
Deckenöffnung (Länge x Breite bzw. Ø in cm): Deckenöffnung (Länge x Breite bzw. Ø in cm)
Geschoßhöhe in cm (inkl. Deckenstärke): Geschoßhöhe in cm (inkl. Deckenstärke)
Deckenstärke in cm: Deckenstärke in cm
Rohdeckenstärke in cm: Rohdeckenstärke in cm
Deckenausführung
Bodeneinstand in cm (Estrichversenkung): Bodeneinstand in cm (Estrichversenkung)
Anzahl der Steigungen / Geschoßhöhe
Brüstungsgeländer gerade aufgesetzt (Grundrissskizze erforderlich!)
Brüstungsgeländer gerade vorgesetzt (Grundrissskizze erforderlich!)
Brüstungsgeländer gebogen aufgesetzt (Grundrissskizze erforderlich!)
Brüstungsgeländer gebogen vorgesetzt (Grundrissskizze erforderlich!)

9.984,00 €

inkl. 19% USt. , zzgl.

Lieferzeit: ca. 12 Wochen**
Lieferzeit: 0 Werktage (DE - Ausland abweichend)

Stück

●
	Maßanfertigung auf Ihr exaktes Höhenmaß
●
	Stufen und Podest aus Verbund-Sicherheits-Glas VSG10+10+10 mm stark in geschwungener Form
●
	Treppen Ø 100 - 160 cm in 10er Schritten
●
	Steigungshöhen von 18 - 21,5 cm möglich
●
	Austrittspodest 60° für runde oder eckige Deckenöffnungen
●
	Handlauf Ø 42,4 mm, Pfosten Ø 33 mm, 5 Untergurte Ø 10 mm und sämtliche Metallteile aus Edelstahl
●
	Drehwinkel pro Stufe 30°
●
	Montage auf tragfähigem Fertig- oder Rohfußboden

* Versandkosten frei Bordsteinkante direkt ab Werk für Deutschland, Österreich	950,-
* Versandkosten frei Bordsteinkante direkt ab Werk für Belgien, Luxemburg, Niederlande	950,-

** Die Frist für die Lieferung beginnt bei Zahlung per Vorkasse am Tag nach Erteilung des Zahlungsauftrages an das überweisende Kreditinstitut bzw. bei Kauf per PayPal am Tag nach Vertragsschluss zu laufen. Fällt der letzte Tag der Frist auf einen Sonn- oder Feiertag, so tritt an die Stelle eines solchen Tages der nächste Werktag. Lieferung inkl. telefonischer Lieferavisierung, direkt ab Werk. Alle Preise inkl. gesetzlicher MwSt. in EURO.

Treppendurchmesser:	Ø 120 cm
Geschoßhöhe:	bis 220 cm bis 225 cm bis 230 cm bis 240 cm bis 250 cm bis 258 cm bis 260 cm bis 261 cm bis 270 cm bis 275 cm bis 280 cm bis 282 cm bis 284 cm bis 285 cm bis 286 cm bis 290 cm bis 292,5 cm bis 295 cm bis 300 cm bis 303 cm bis 309 cm bis 315 cm bis 323 cm bis 325 cm bis 330 cm bis 333 cm bis 346 cm bis 347 cm bis 350 cm bis 351 cm bis 353 cm bis 356 cm bis 359 cm bis 360 cm bis 376 cm bis 377 cm bis 380 cm bis 382 cm bis 399 cm bis 420 cm bis 430 cm
Stufenmaterial:	Glas (VSG)
Deckenöffnung:	ab 130 x130 bzw. Ø 130 cm

Geschoss- höhen in cm	Steigungs- höhe in cm	Anzahl Steigungen	Anzahl Stufen	Drehwinkel 1.Stufe bis Anfang Podest bis Ø160 cm
180,0 - 215,0	18,0 - 21,5	10	9	270°
198,0 - 236,5	18,0 - 21,5	11	10	300°
216,0 - 258,0	18,0 - 21,5	12	11	330°
234,0 - 279,5	18,0 - 21,5	13	12	360°
252,0 - 301,0	18,0 - 21,5	14	13	390°
270,0 - 322,5	18,0 - 21,5	15	14	420°
288,0 - 344,0	18,0 - 21,5	16	15	450°
306,0 - 365,5	18,0 - 21,5	17	16	480°
324,0 - 387,0	18,0 - 21,5	18	17	510°
342,0 - 387,0	18,0 - 21,5	19	18	540°
360,0 - 430,0	18,0 - 21,5	20	19	570°

Empfohlene Steigungshöhen

Ø 100 - 160 cm	Ø 170 - 200 cm
20,0 - 21,5 cm	18,0 - 20,0 cm

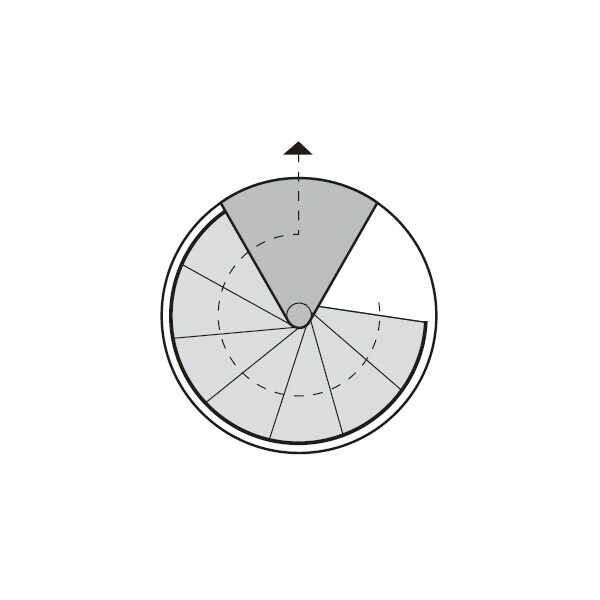

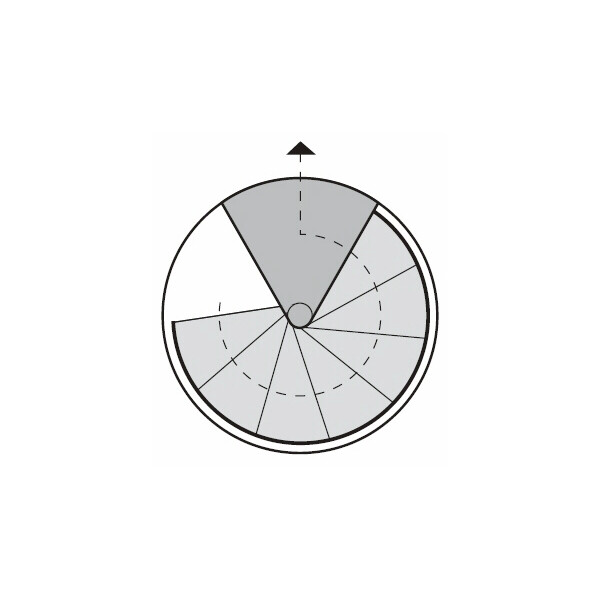

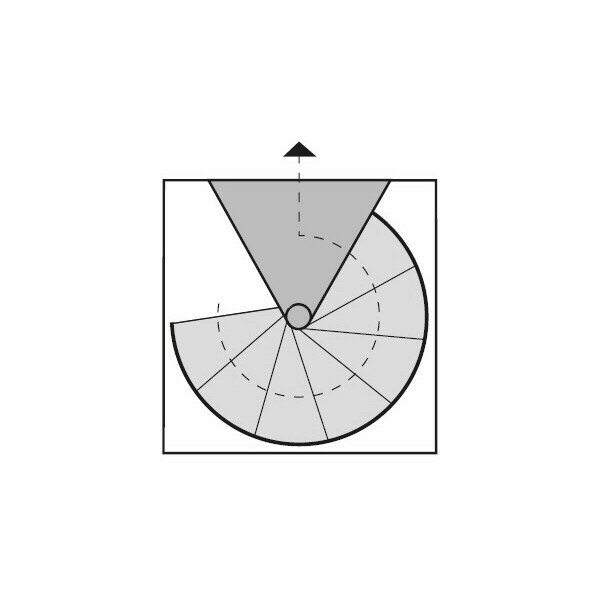

Grundrisse für Spindeltreppen bis Ø 160 cm, 12 Stufen pro Umdrehung, Stufenwinkel 30°

Standard-
podest 60°

Trapez-
podest 60°

links-
gewendelt,
gegen UZS

rechts-
gewendelt,
im UZS

Grundsätzliches
1. Unten ist immer die Stufe 1 und somit immer der Antritt.
2. Oben ist immer der Austritt.
3. Die Laufrichtung ist immer von unten nach oben.
4. Die Deckenöffnung sollte immer 10 cm im Durchmesser bzw. Länge und Breite größer sein als der gewünschte Treppendurchmesser.
