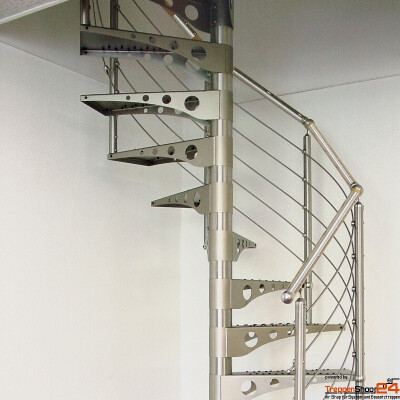

Spindeltreppe RondoStep Ø 140 cm

Artikelnummer: 070.02.0010

Marke/Hersteller: Treba

Kategorie: RondoStep

Austrittspodest / Laufrichtung (von unten nach oben)
Geschosshöhe in cm (inkl. Deckenstärke)
Bodeneinstand in cm (Estrichversenkung)
Anzahl der Steigungen
Treppengeländer (Handlauf segmentiert)
Brüstungsgeländer MegaTec (Grundrissskizze erforderlich!)
unser Preis 5.737,00 €

inkl. 19% USt. , zzgl. Versand*

Lieferzeit: ca. 4 - 5 Wochen**

Stück
●
Grundpreis für Spindeltreppe RondoStep mit Ø 140 cm mit 11 Steigungen (10 Stufen + Podest) inkl. Geländer, erweiterbar bis 420 cm
●
Für Innen und Außen geeignet
●
lieferbare Treppendurchmesser 140 und 170 cm
●
auf Wunsch gegen Mehrpreis auch mit gebogenem segmentierten Edelstahlhandlauf erhältlich
●
links- und rechtsdrehend verwendbar
●
Stufenhöhe stufenlos einstellbar
●
Stufenwinkel 24°, Podestwinkel 60°
●
Stufen und Podest mit Antirutsch-Noppen
●
Standrohr Ø 108 mm, Grundplatte Ø 25 cm
●
Montage auf tragfähigem Fertig- oder Rohfußboden
●
Lieferung inkl. Montageanleitung
* Versandkosten frei Bordsteinkante direkt ab Werk für Deutschland 90,-
* Versandkosten frei Bordsteinkante direkt ab Werk für Österreich 120,-
* Versandkosten frei Bordsteinkante direkt ab Werk für Belgien, Luxemburg, Niederlande 150,-
** Die Frist für die Lieferung beginnt bei Zahlung per Vorkasse am Tag nach Erteilung des Zahlungsauftrages an das überweisende Kreditinstitut bzw. bei Kauf per PayPal am Tag nach Vertragsschluss zu laufen. Fällt der letzte Tag der Frist auf einen Sonn- oder Feiertag, so tritt an die Stelle eines solchen Tages der nächste Werktag. Lieferung inkl. telefonischer Lieferavisierung, direkt ab Werk. Alle Preise inkl. gesetzlicher MwSt. in EURO.
Treppendurchmesser: Ø 140 cm
Geschoßhöhe: bis 220 cm bis 225 cm bis 230 cm bis 240 cm bis 250 cm bis 258 cm bis 260 cm bis 261 cm bis 270 cm bis 275 cm bis 280 cm bis 282 cm bis 284 cm bis 285 cm bis 286 cm bis 290 cm bis 292,5 cm bis 295 cm bis 300 cm bis 303 cm bis 309 cm bis 315 cm bis 323 cm bis 325 cm bis 330 cm bis 333 cm bis 346 cm bis 347 cm bis 350 cm bis 351 cm bis 353 cm bis 356 cm bis 359 cm bis 360 cm bis 376 cm bis 377 cm bis 380 cm bis 382 cm bis 399 cm bis 420 cm
Stufenmaterial: Edelstahl
Treppen-
durchmesser
in cm 		Deckenöffnung
in cm		 empfohlene
Steigungshöhe
in mm
140 150 - 160 200 - 230
170 180 - 190 180 - 210


Alle Skizzen sind mit 14 Steigungen gezeichnet. Die Wendelrichtung/Laufrichtung wird immer von unten nach oben betrachtet. Der Pfeil ist immer am Austritt oben. Der Drehwinkel pro Stufe ist fest und beträgt 24°. Der Standardpodestwinkel beträgt 60°. Die Steigungshöhe ist Stufenlos einstellbar.

Normalpodest - Deckenloch rund

Wendelung rechts

        Wendelung links

Normalpodest - Deckenloch quadratisch

Wendelung rechts

       Wendelung links

Eckpodest / Trapezpodest - Aufpreis

Wendelung rechts

        Wendelung links

Grundsätzliches
1. Unten ist immer die Stufe 1 und somit immer der Antritt.
2. Oben ist immer der Austritt.
3. Die Laufrichtung ist immer von unten nach oben.
4. Die Deckenöffnung sollte immer 10 cm im Durchmesser bzw. Länge und Breite größer sein als der gewünschte Treppendurchmesser.

Bitte achten Sie bei der Montage der Spindeltreppe auf einen festen und tragfähigen Boden! Von der Montage einer Spindeltreppe auf schwimmendem Estrich wird ausdrücklich abgeraten, da die Punktbelastung zu groß ist und der Estrich brechen kann.

Für den nachträglichen Einbau einer Spindeltreppe gibt es verschiedene Möglichkeiten vorausgesetzt, es ist keine Fußbodenheizung vorhanden.

Bild 1 ist ein Beispiel für die Montage wenn der Bodenbelag aus Laminat, Teppichboden o.ä. bestehen soll. Dabei ist es unerheblich ob die Treppe direkt auf dem Belag oder auf dem Beton steht. Achtung diese Methode eignet sich nicht für keramische Bodenbeläge wie Fliesen oder Granit, da diese an der Dehnungsfuge reißen können.

Bild 2 ist ein Beispiel für keramische Bodenbeläge. Auch hier kann der Spindelfuß auf dem Estrich oder auf den Fliesen stehen. Wichtig ist nur das die eingeklebten Gewindestangen vor dem aufsetzten der Spindel eine Kontermutter erhalten. Damit wird erreicht das die Last der Treppe in den Betonboden abgeleitet wird und der schwimmende Estrich keinen Schaden erleidet.

Bei Bild 3 und 4 gehen wir von einem Holzboden aus, hier ist zu beachten, dass die Treppe nicht einfach auf dem Boden geschraubt wird. Bitte überprüfen Sie die Lage und den Abstand der tragenden Balken. Falls notwendig muss der Boden geöffnet und zwischen zwei Balken ein Wechsel eingebaut werden, der die Last der Treppe auf die beiden Balken verteilt.

Bild 5 ist eine weitere Variante, die von manch einem Heimwerker eher zu realisieren ist. Dazu werden 3 Rohre zugeschnitten und als Distanzstücke zwischen Rohbeton und Fußplatte verwendet. Dadurch können einfache Dübel mit langen Schrauben verwendet werden.

 		1   Beton
2   Dämmung
3   Estrich
4   Fliesen (rechts)
4  Teppichboden/Laminat (links)
5   Dehnungsfuge
6   Sechskantschraube mit
     Dübel bzw. Schwerlastanker
     (auf genügend Randabstand
     achten)
7   Standrohr
8   Kontermutter
9   Sechskantmutter
10 Gewindestangen M10 mit
     Verbundanker in Beton (1)
     geklebt



1  Holzbalken
2  Wechsel
3  Dielung, Spanplatte o.ä.
4  Wiener Schraube (Sechskant-
    Holzschraube)
5  Standrohr
 1   Beton
 2   Dämmung
 3   Estrich
 4   Bodenbelag
 6   lange Sechskantschraube
 7   Standrohr
 11 Dübel o. Schwerlastanker
 12 Distanzrohr (Abstandhalter)

Das entsprechende Befestigungsmaterial wie Gewindestangen, Verbundanker, Wiener Schrauben, Muttern, Scheiben  usw. gibt es im Fachhandel bzw. auch Online in den entsprechenden Shops.
