Mittelholmtreppe TopStar A260 Kiefer
| ● | |||||||
| durch Zwei-Schrauben-Technik problemlose Einstellung von Tritthöhe und Wendelung für jedermann | |||||||
| ● | |||||||
| winklige und waagrechte Montage ohne Nachjustieren der Elemente, da absolute Formgenauigkeit | |||||||
| ● | |||||||
| Stufenbreite 90 cm, gegen Aufpreis bis 100 cm | |||||||
| ● | |||||||
| einstellbare Stufenhöhe 17,0 - 19,5 cm, Auftrittstiefe 26,3 cm | |||||||
| ● | |||||||
| glatte Oberflächen, nicht rostend durch Alu-Druckguss | |||||||
| ● | |||||||
| Holm in allen Farben einfachst streichfähig | |||||||
| ● | |||||||

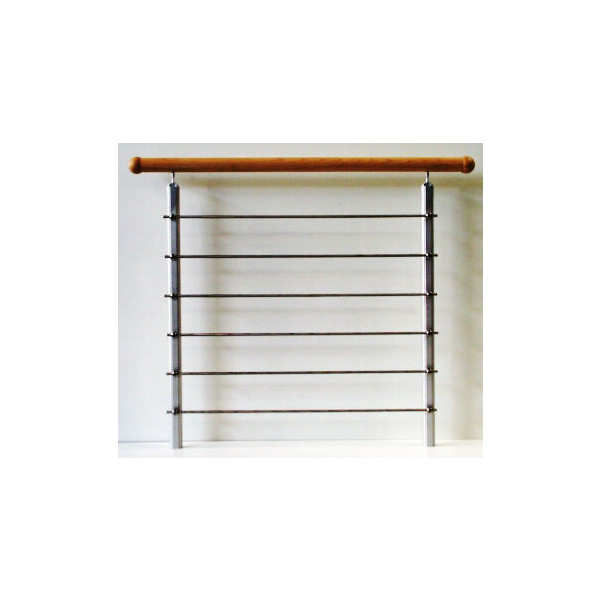

| Geländerausführung in 4 Varianten | |||||||
| ● | |||||||
| Trittstufen softig gerundet, mit geschweiften Vorderkanten | |||||||
| ● | |||||||
| Trägerelemente für Beleuchtung vorbereitet | |||||||
| ● | |||||||
| Montage auf tragfähigem Fertig- oder Rohboden möglich | |||||||
| ● | |||||||
|
Lieferung
inkl. Montageanleitung |
|||||||
|
|||||||
| Treppenverlauf: | gerade (I - Form) 1/4 gewendelt (L - Form) 1/2 bzw. 2 x 1/4 gewendelt (U - Form) gebogen |
| Geschoßhöhe: | bis 220 cm bis 230 cm bis 240 cm bis 250 cm bis 258 cm bis 260 cm bis 261 cm bis 270 cm bis 275 cm bis 280 cm bis 282 cm bis 284 cm bis 285 cm bis 286 cm bis 290 cm bis 292,5 cm bis 295 cm bis 300 cm bis 303 cm bis 309 cm bis 315 cm bis 323 cm bis 325 cm bis 330 cm bis 333 cm bis 346 cm bis 347 cm bis 350 cm bis 351 cm bis 353 cm bis 356 cm bis 359 cm bis 360 cm |
| Stufenmaterial: | Kiefer |
| Treppenbreite: | 95 cm 105 cm |
| Deckenöffnung: | ab 350 x 95 cm |
|
|
|||||||||||||||||||||||||||||||||||||||||
| Die Darstellungen entsprechen 15 Steigungen (14 Stufen) Jeder andere Grundriss oder eine andere Steigungszahl ist möglich. Deckenöffnung abhängig von der Deckenstärke ab ca. 3800 x 1000 mm bei geradem Treppenverlauf. | |||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||
| Steigungen und Geschosshöhen | |||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||
|
Stufen Massivholzstufen, 40 mm stark aus Kiefer, Buche, Eiche oder Ahorn. Die Standardbreite beträgt 900 mm. Auf Wunsch auch andere Breiten und Stärken möglich. |
|||||||||||||||||||||||||||||||||||||||||
|
Oberflächen Stufen: versiegelt, auf Wunsch roh für biologische Behandlung Konstruktion: Alu natur sandgestrahlt - dadurch individuelle Farbgebung möglich |
|||||||||||||||||||||||||||||||||||||||||
|
Montage Sensationell einfach durch Zwei-Schrauben-Technik mit Klemmbacken! Montage von oben beginnen! Kein Spezialwerkzeug erforderlich! |
Die Montage der Wendelstufen ist mit Hilfe des neuen Einstellungsystems "Winkelplatte mit Gradskala" genau und äußerst schnell durchzuführen. (Erhebliche Montageerleichterung und Zeitseinsparung) |
||||||||||||||||||||||||||||||||||||||||
|
 |
||||||||||||||||||||||||||||||||||||||||
|
Bitte
achten Sie bei der Montage der Mittelholmtreppe auf einen festen und
tragfähigen Boden! Für den nachträglichen Einbau einer Mittelholmtreppe gibt es verschiedene Möglichkeiten vorausgesetzt, es ist keine Fußbodenheizung vorhanden. Beachten Sie, dass der genaue Punkt des Fußbodenelementes nicht vorher festgelegt werden kann! Mittelholmtreppen werden generell von oben nach unten montiert! Daher ist der genaue Anfangspunkt nicht bekannt. Bild 1 ist ein Beispiel für die Montage wenn der Bodenbelag aus Laminat, Teppichboden o.ä. bestehen soll. Dabei ist es unerheblich ob die Treppe direkt auf dem Belag oder auf dem Beton steht. Achtung diese Methode eignet sich nicht für keramische Bodenbeläge wie Fliesen oder Granit, da diese an der Dehnungsfuge reißen können. Bild 2 ist ein Beispiel für keramische Bodenbeläge. Auch hier kann das Bodenelement auf dem Estrich oder auf den Fliesen stehen. Wichtig ist nur das die eingeklebten Gewindestangen vor dem aufsetzten des Elements eine Kontermutter erhalten. Damit wird erreicht das die Last der Treppe in den Betonboden abgeleitet wird und der schwimmende Estrich keinen Schaden erleidet. Bei Bild 3 und 4 gehen wir von einem Holzboden aus, hier ist zu beachten, dass die Treppe nicht einfach auf dem Boden geschraubt wird. Bitte überprüfen Sie die Lage und den Abstand der tragenden Balken. Falls notwendig muss der Boden geöffnet und zwischen zwei Balken ein Wechsel eingebaut werden, der die Last der Treppe auf die beiden Balken verteilt. Bild 5 ist eine weitere Variante, die von manch einem Heimwerker eher zu realisieren ist. Dazu werden 3 Rohre zugeschnitten und als Distanzstücke zwischen Rohbeton und Fußplatte verwendet. Dadurch können einfache Dübel mit langen Schrauben verwendet werden. |
||
|
1 Beton 2 Dämmung 3 Estrich 4 Fliesen (rechts) 4 Teppichboden/Laminat (links) 5 Dehnungsfuge 6 Sechskantschraube mit Dübel bzw. Schwerlastanker (auf genügend Randabstand achten) 7 Standrohr 8 Kontermutter 9 Sechskantmutter 10 Gewindestangen M10 mit Verbundanker in Beton (1) geklebt |
|
|
1 Holzbalken 2 Wechsel 3 Dielung, Spanplatte o.ä. 4 Wiener Schraube (Sechskant-Holzschraube) 5 Standrohr |
|
|
1 Beton 2 Dämmung 3 Estrich 4 Bodenbelag 6 lange Sechskantschraube 7 Standrohr 11 Dübel o. Schwerlastanker 12 Distanzrohr (Abstandhalter) |
|
|
Das entsprechende Befestigungsmaterial wie Gewindestangen, Verbundanker, Wiener Schrauben, Muttern, Scheiben usw. gibt es im Fachhandel bzw. auch Online in den entsprechenden Shops. |
||
